Are Engine Components Really Working Independently

Современные двигатели содержат большую сеть датчиков, исполнительных механизмов, клапанов и модулей управления. Снаружи, компоненты автомобильного двигателя каталог может выглядеть как сборник отдельных запасных частей. Однако внутри автомобиля эти компоненты работают как связанные элементы в системе управления двигателем.

Датчик положения дроссельной заслонки не просто сообщает о движении дроссельной заслонки. Клапан управления подачей воздуха на холостом ходу не просто регулирует обороты холостого хода. Их сигналы и действия могут взаимодействовать через ЭБУ вместе с информацией от MAP, температуры охлаждающей жидкости, положения коленчатого вала и других входных данных.

Один двигатель, несколько сигналов управления

ТПС предоставляет информацию о дроссельной заслонке

Датчик положения дроссельной заслонки, или TPS, контролирует угловое положение дроссельной заслонки и отправляет соответствующий электрический сигнал на контроллер двигателя. Обычный TPS обычно работает с опорным источником питания около 5 В, а его выходное напряжение меняется в зависимости от движения дроссельной заслонки. ЭБУ может использовать эту информацию для определения требований водителя и распознавания условий закрытия дроссельной заслонки.

• Типичный эталонный источник: примерно 5 В
• Основной вход: положение дроссельной заслонки
• Контроллер: ЭБУ или ЕСМ
• Связанные функции: Распознавание холостого хода, реакция на ускорение и расчеты контроля топлива

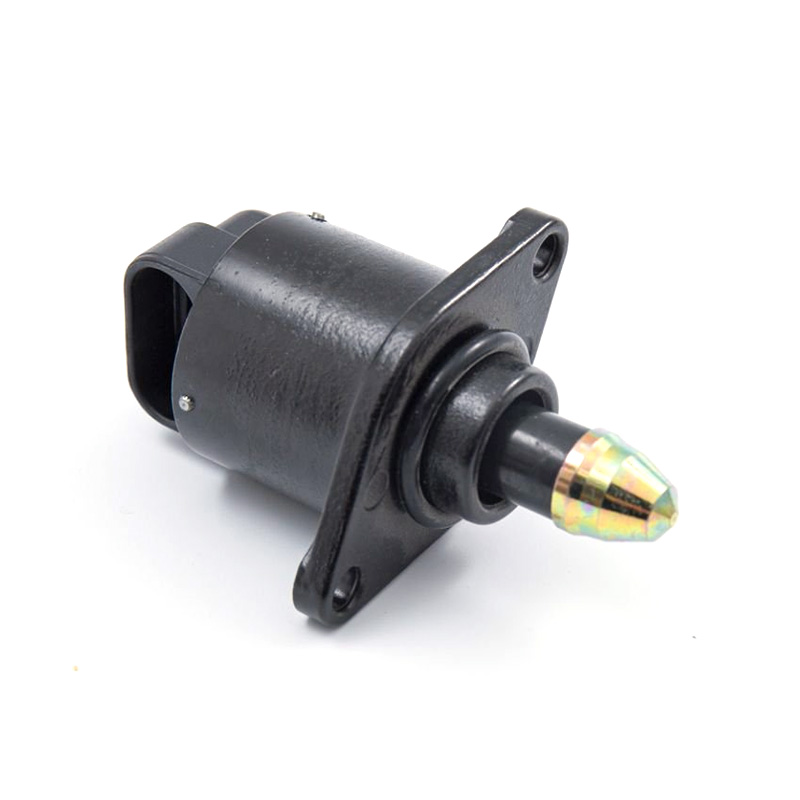

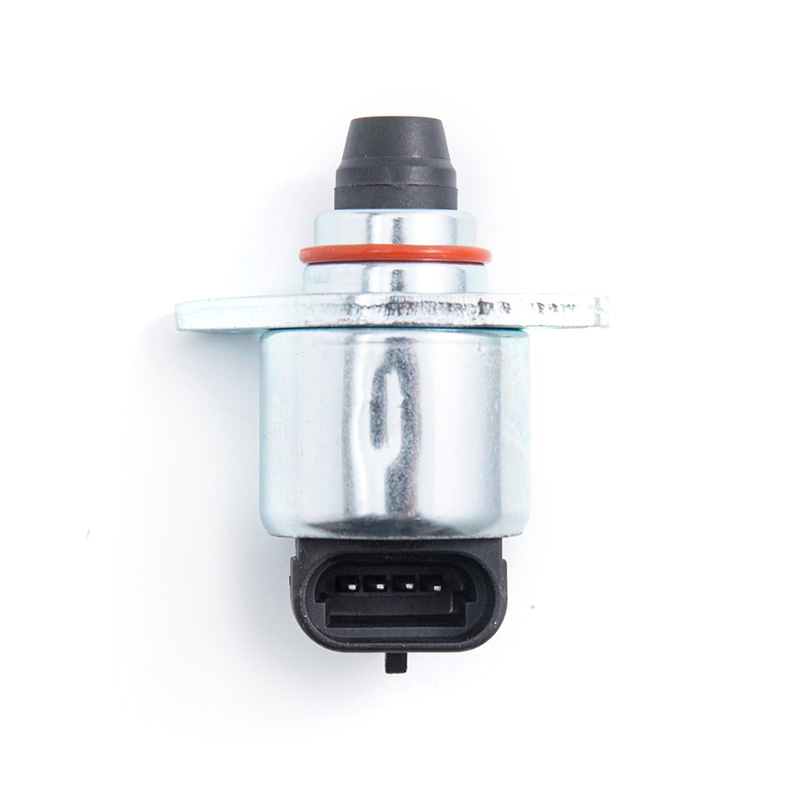

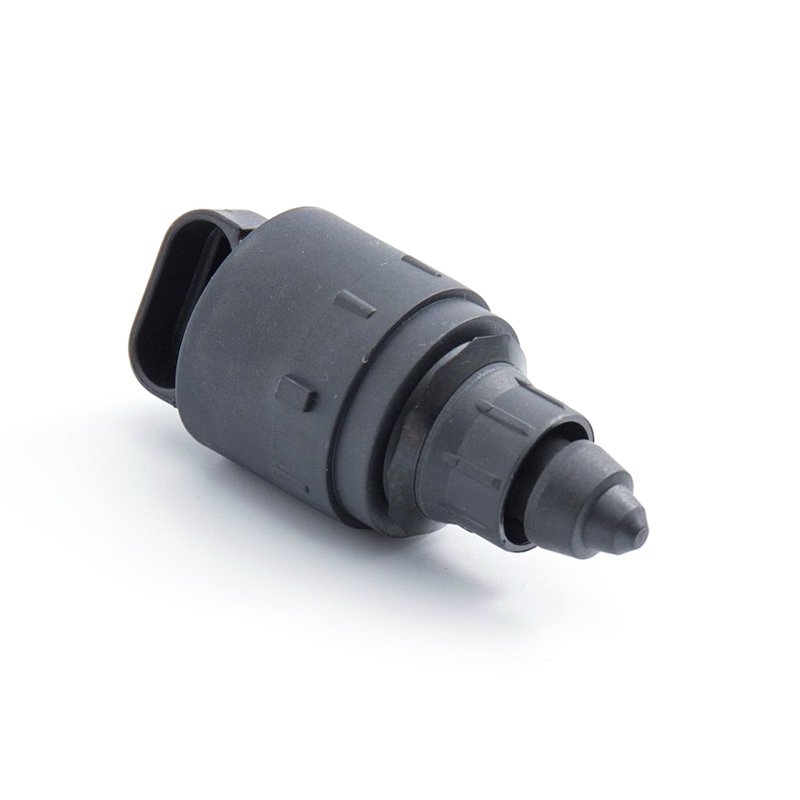

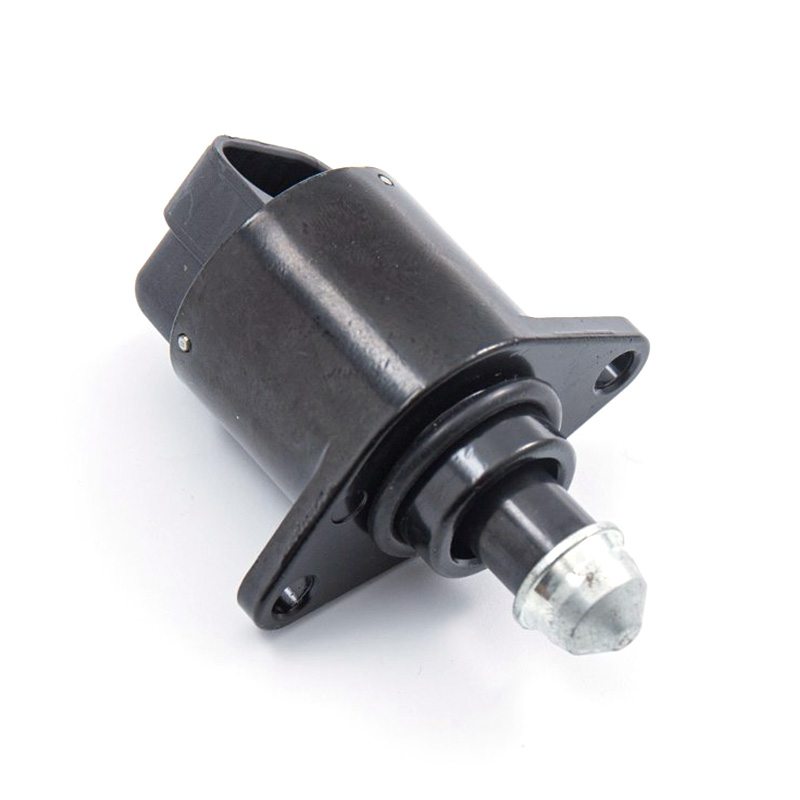

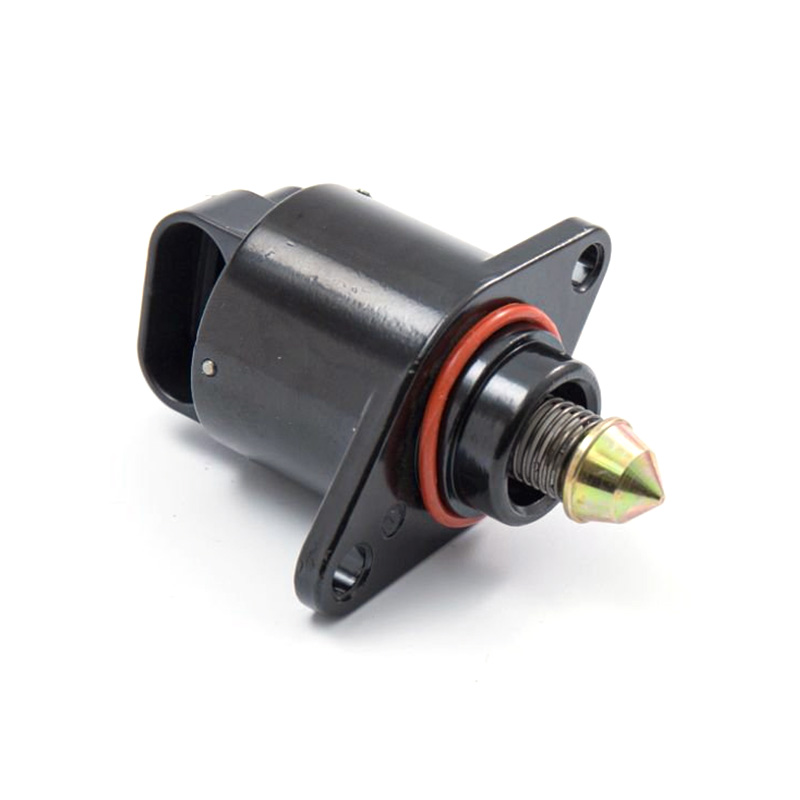

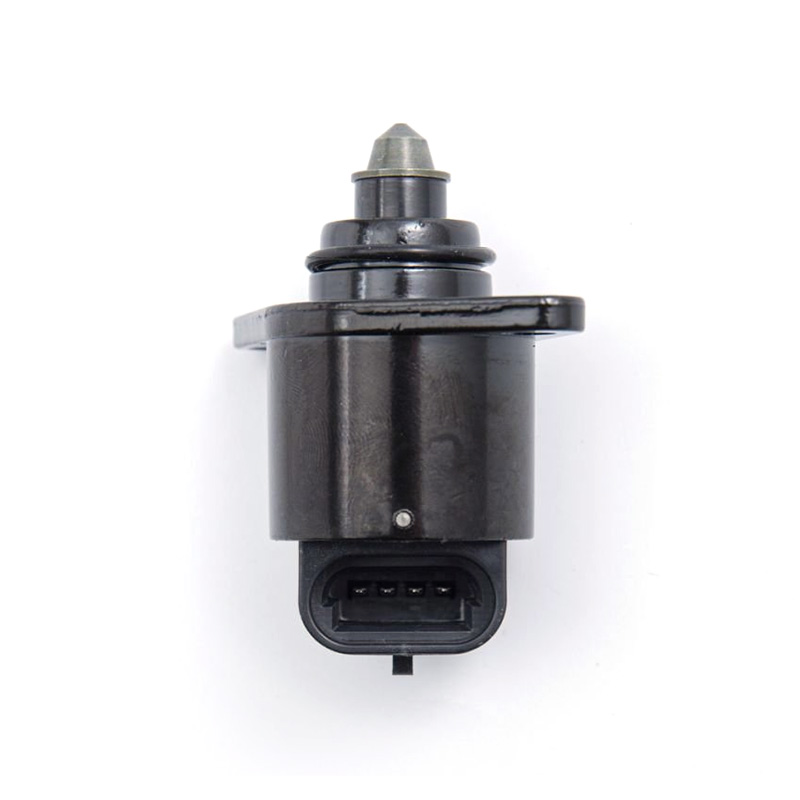

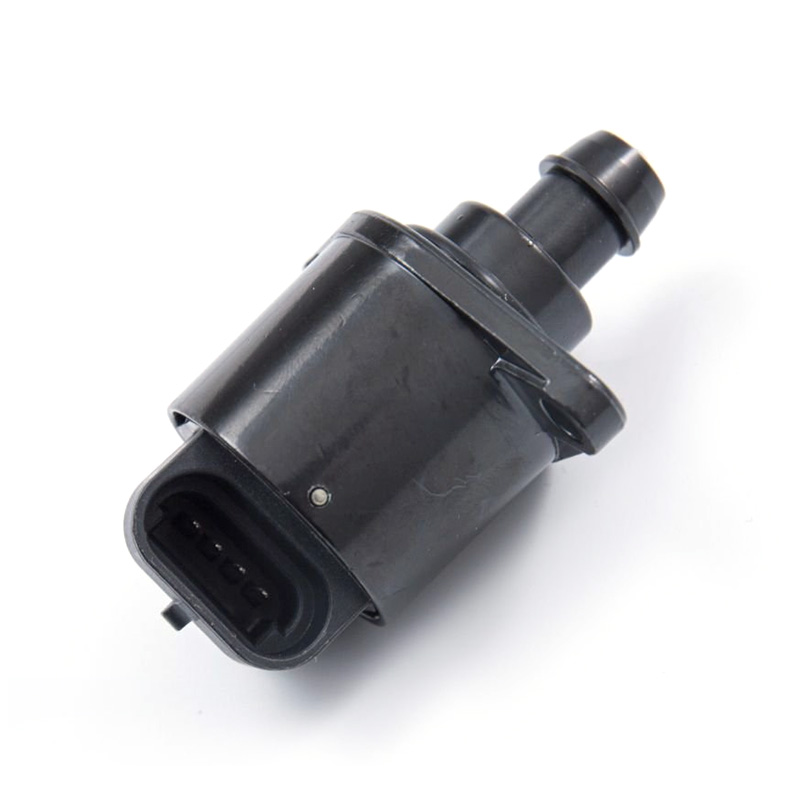

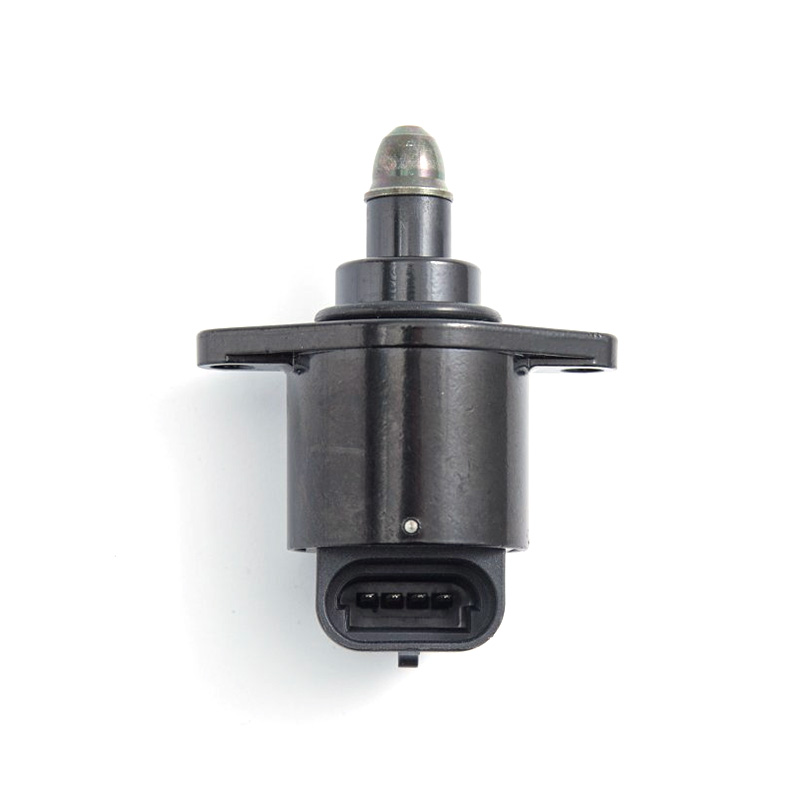

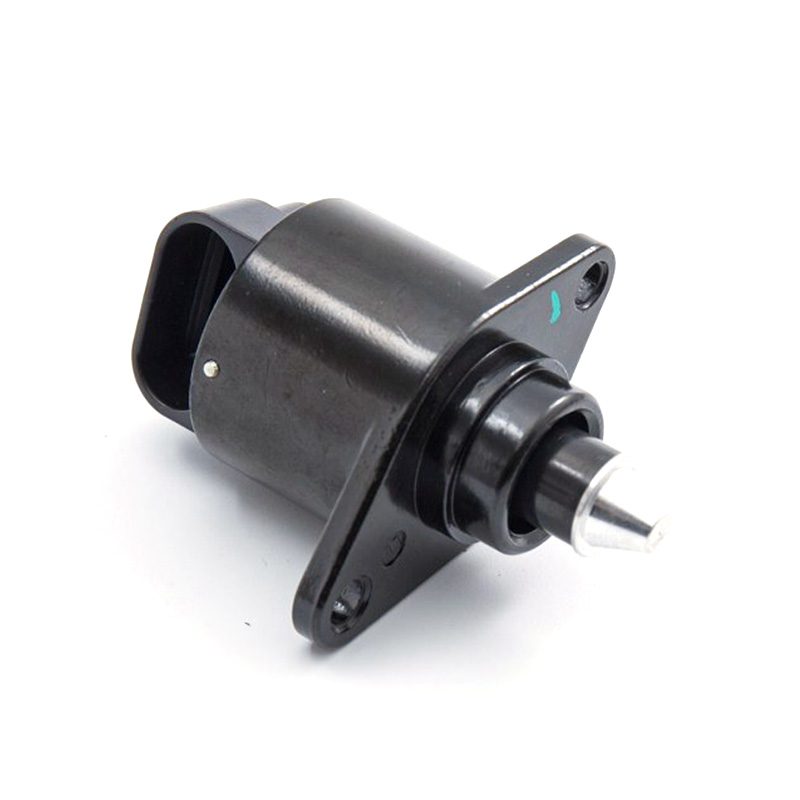

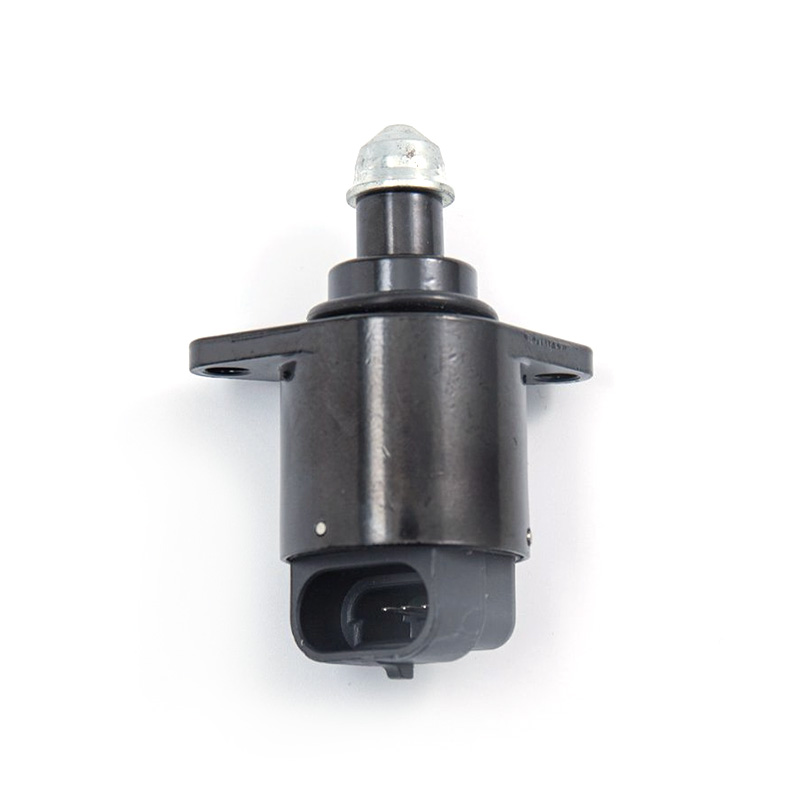

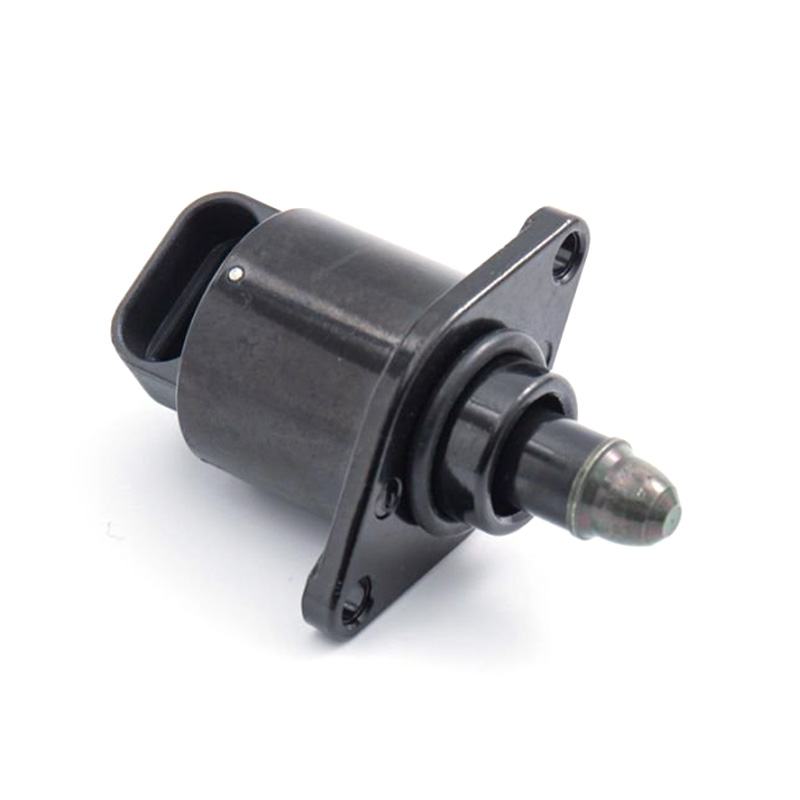

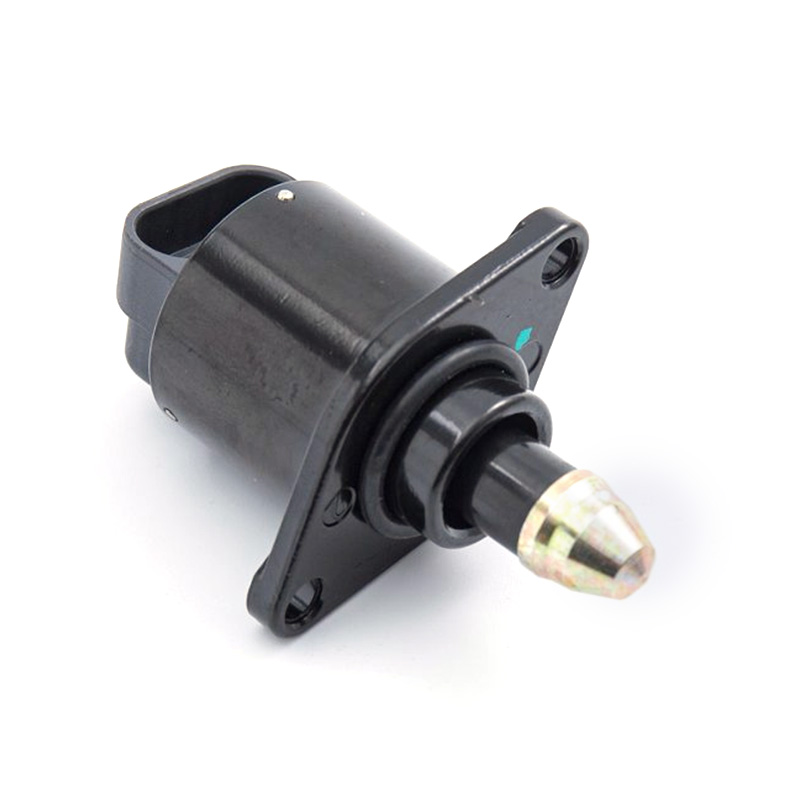

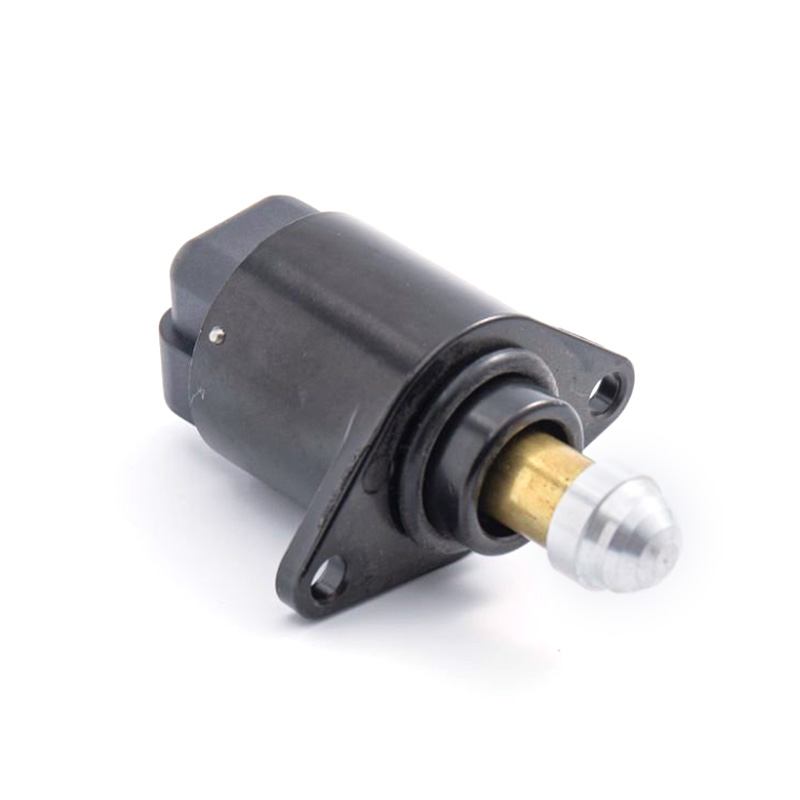

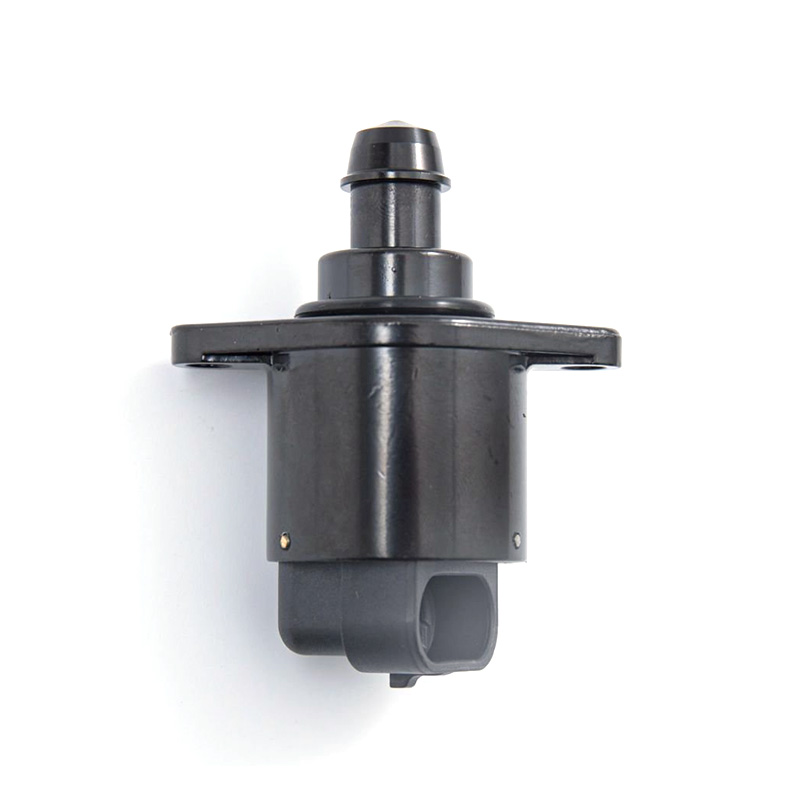

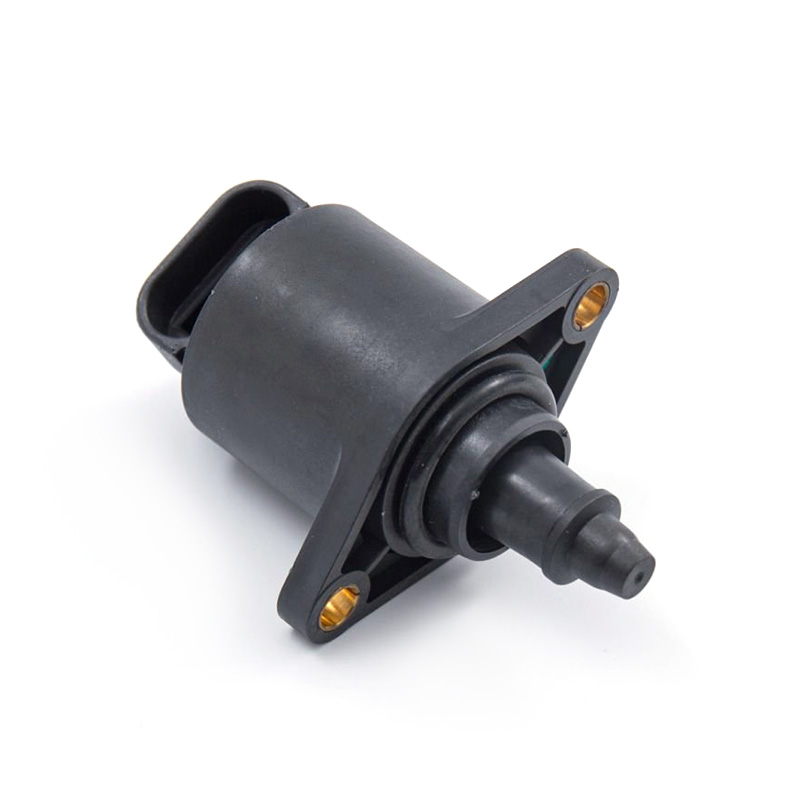

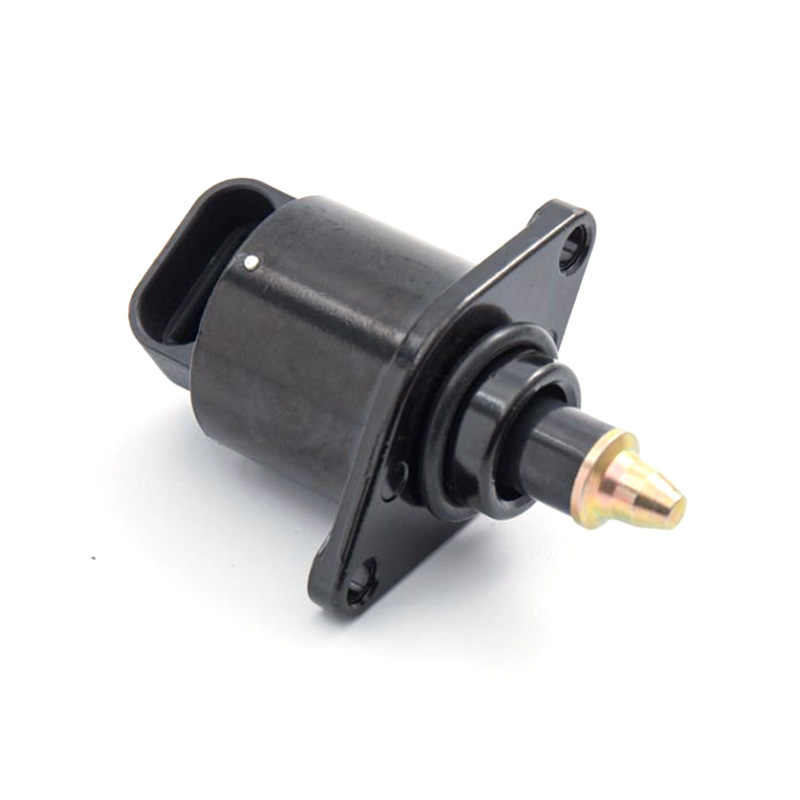

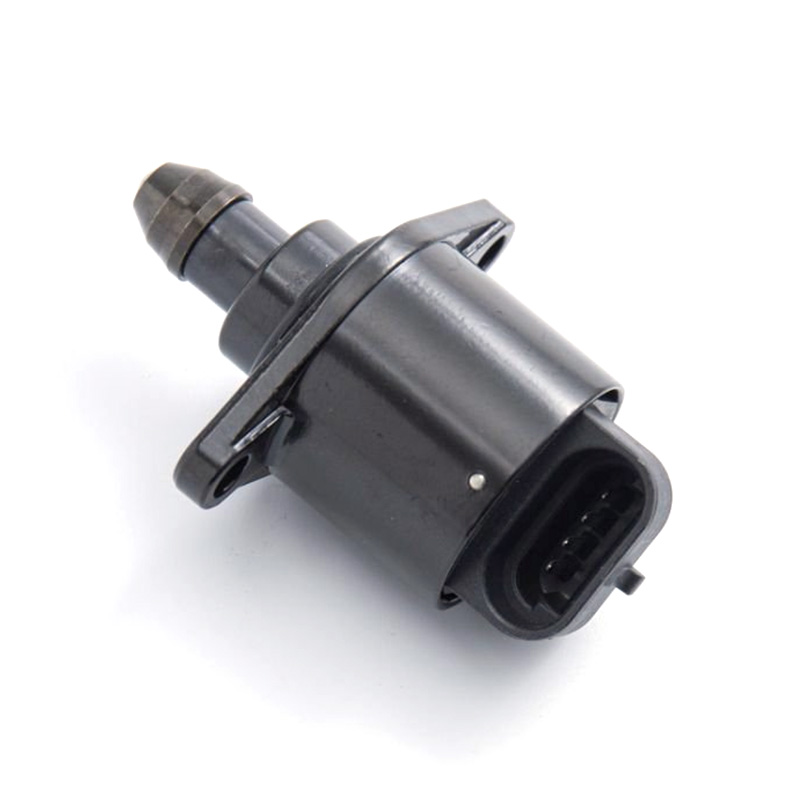

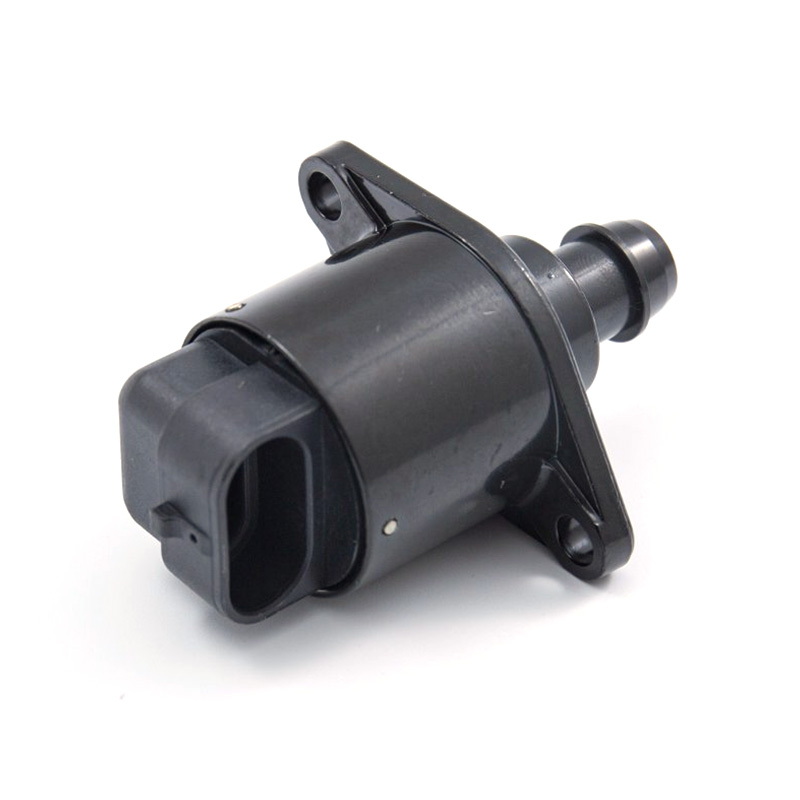

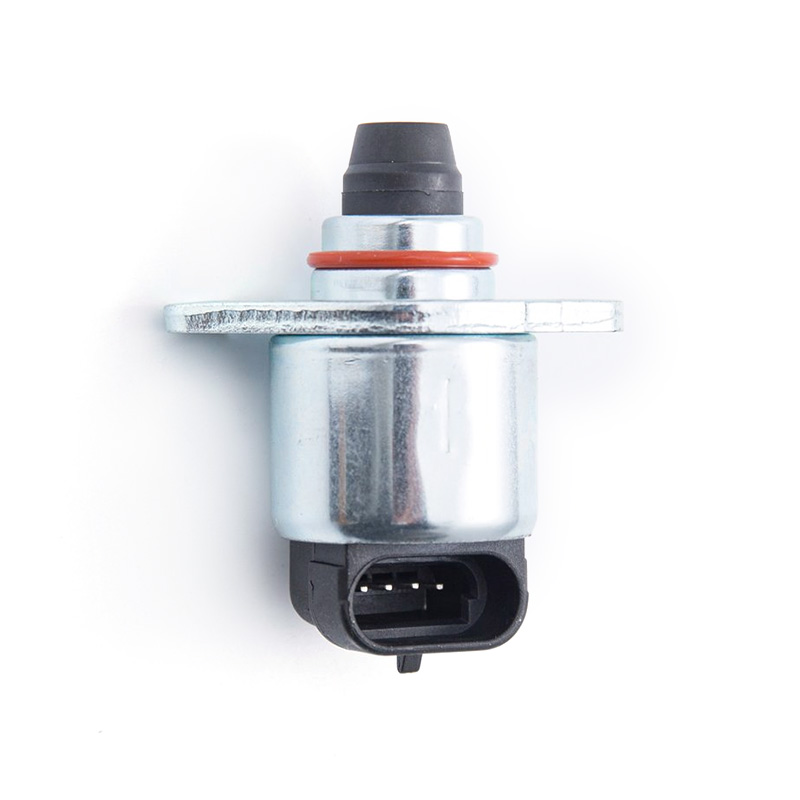

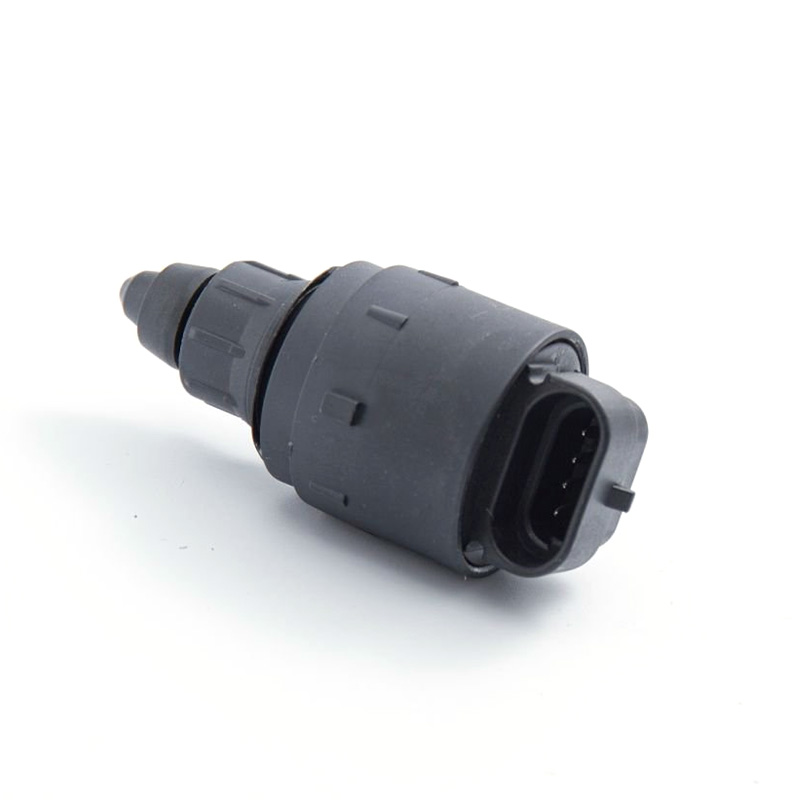

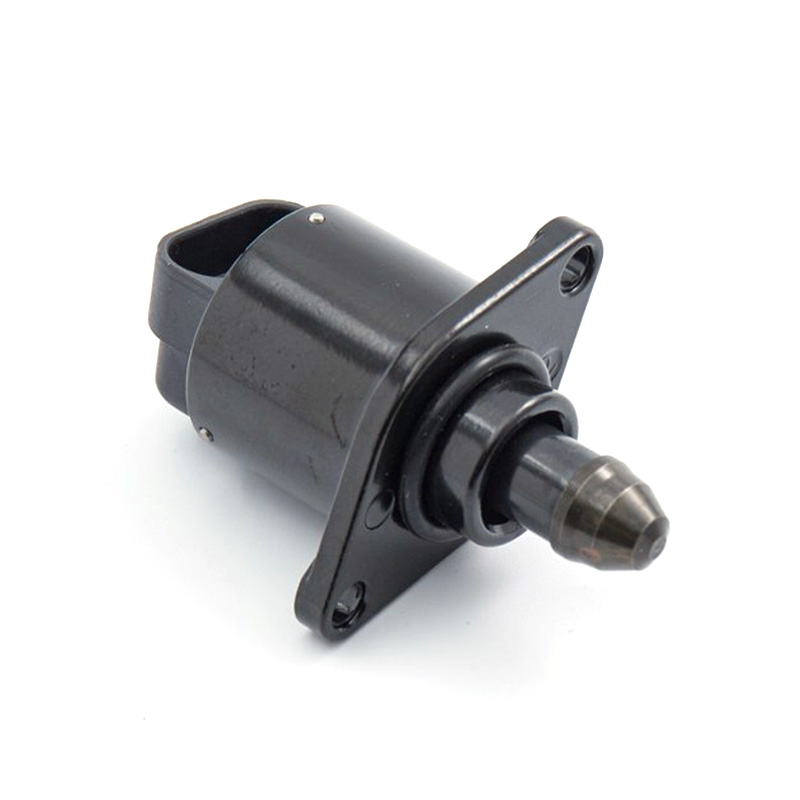

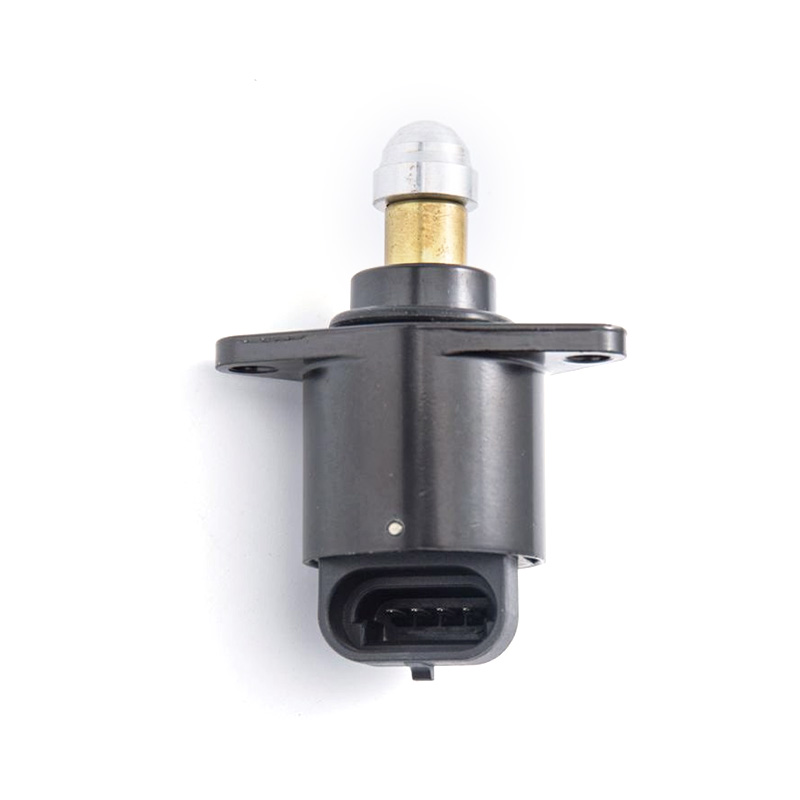

Управление клапаном IAC Перепускной воздух

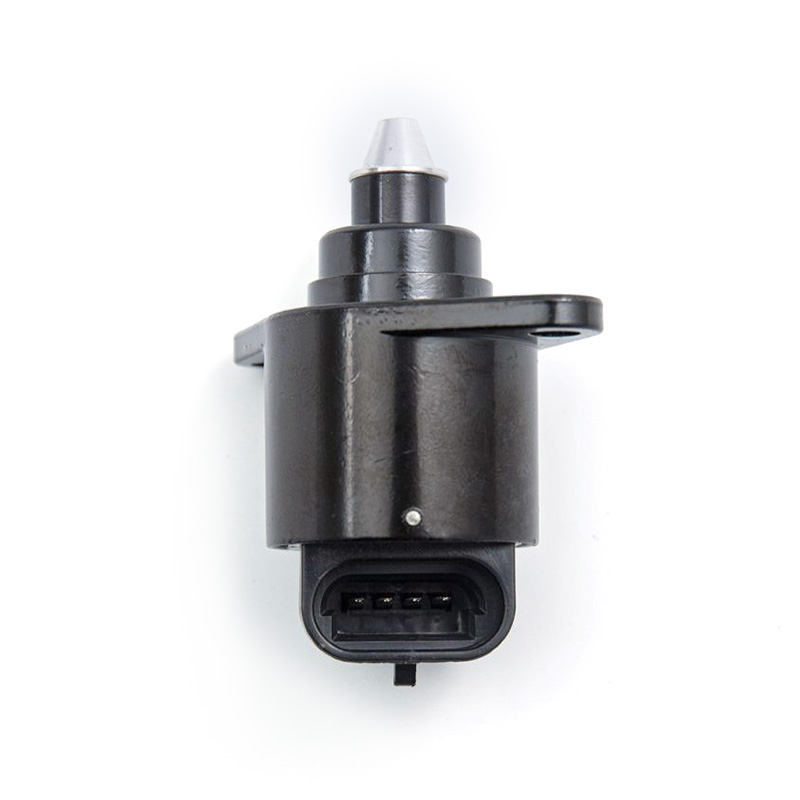

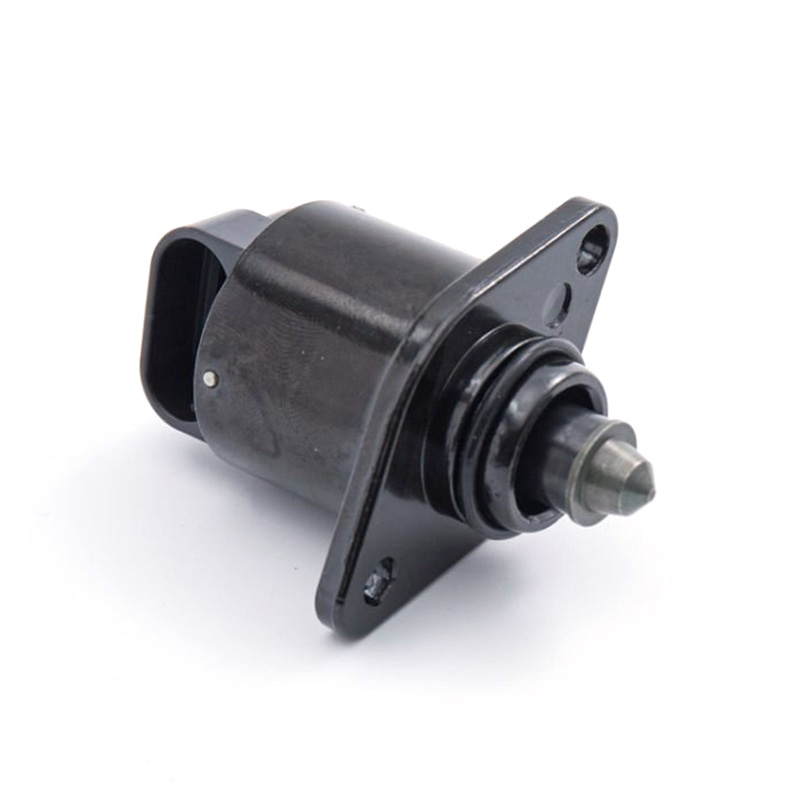

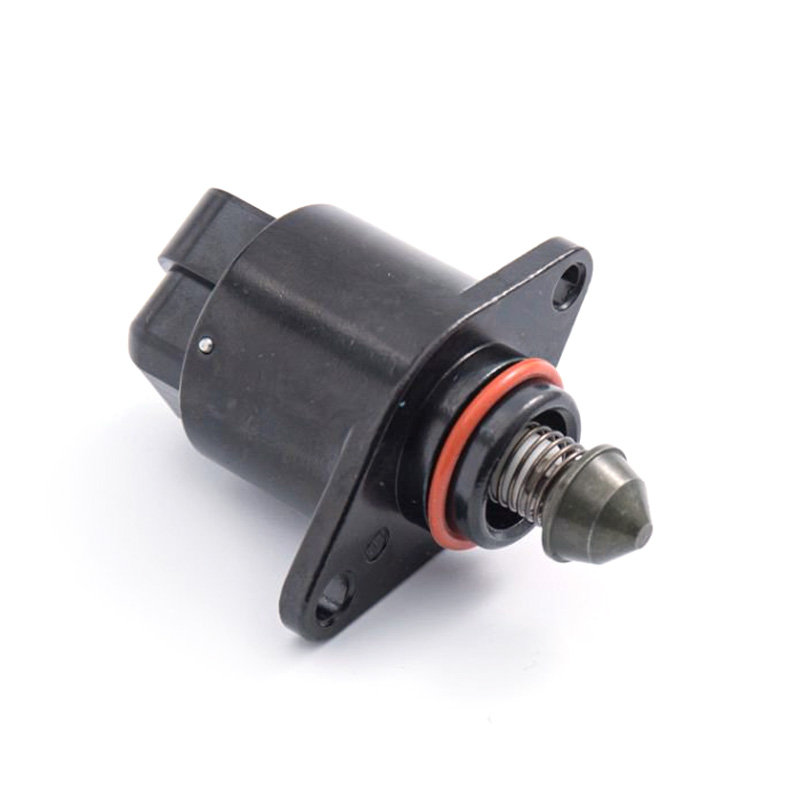

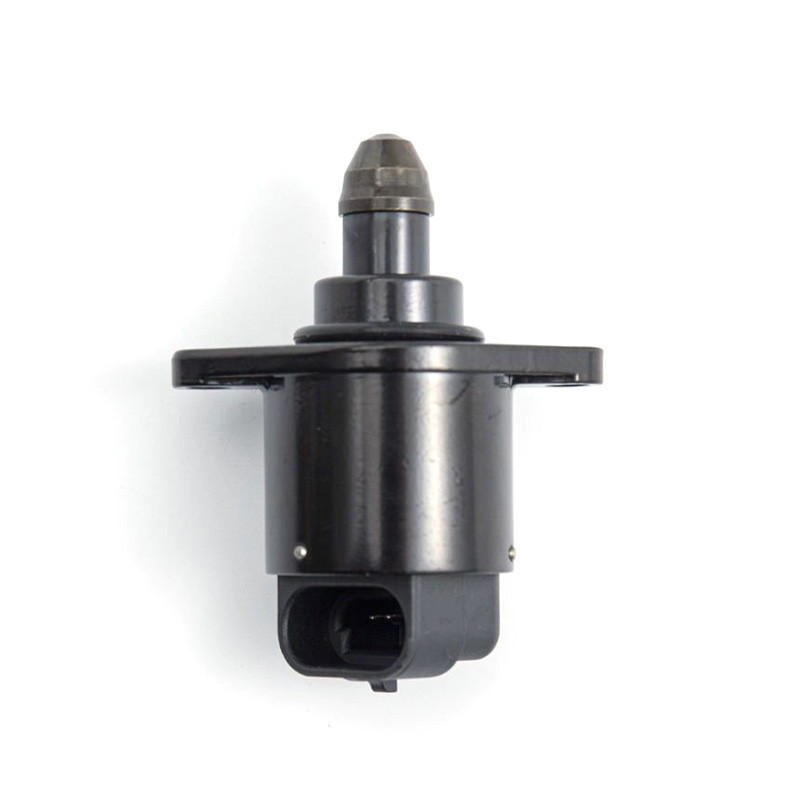

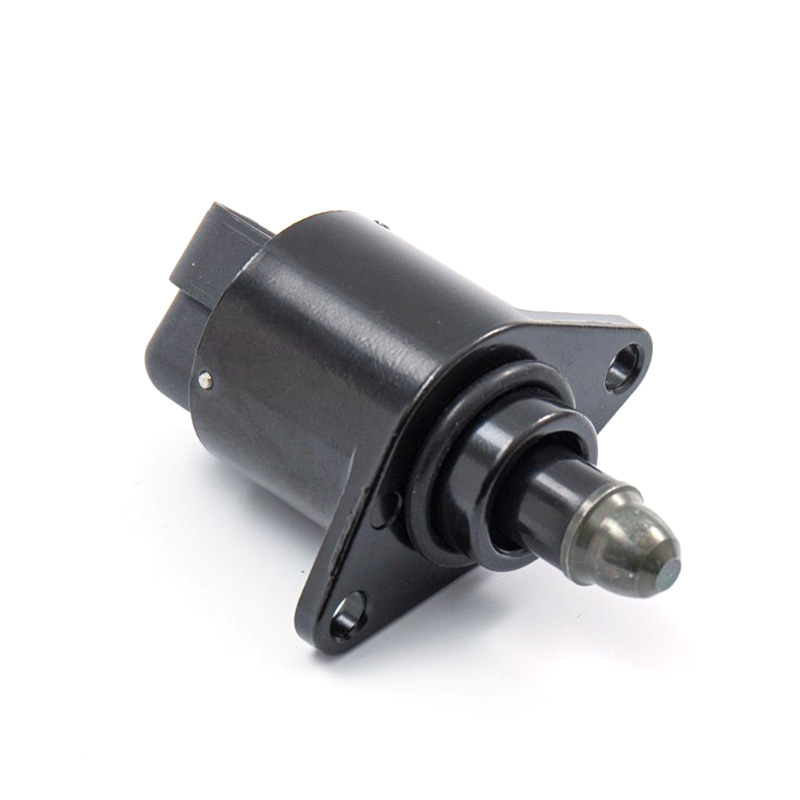

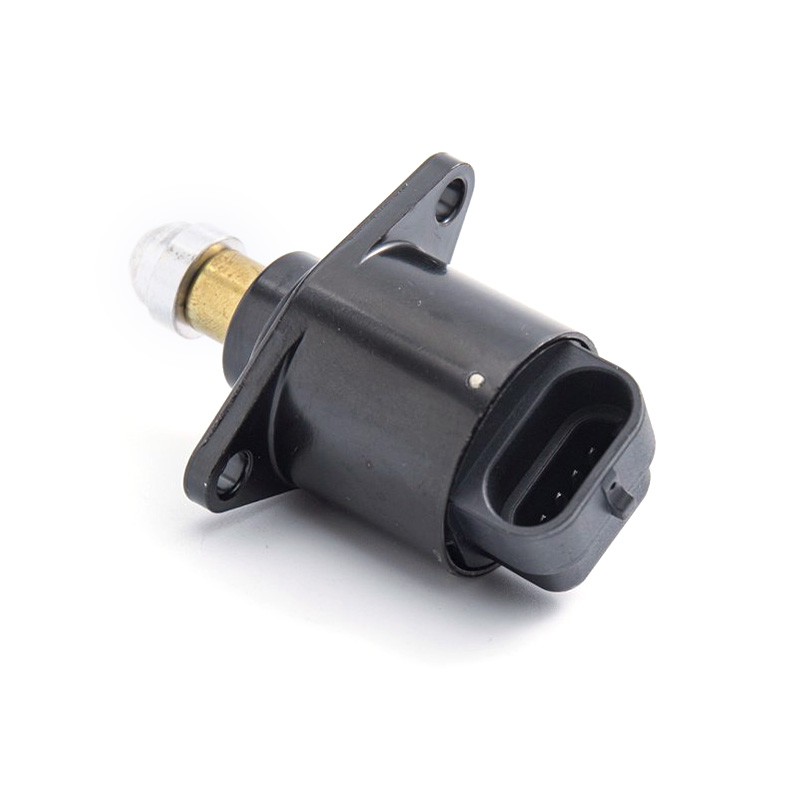

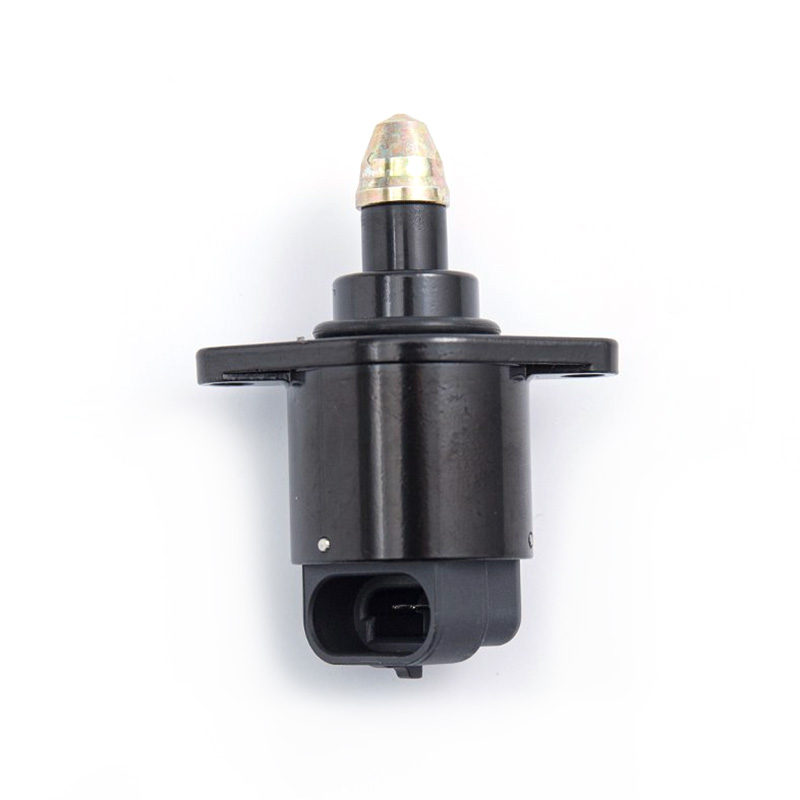

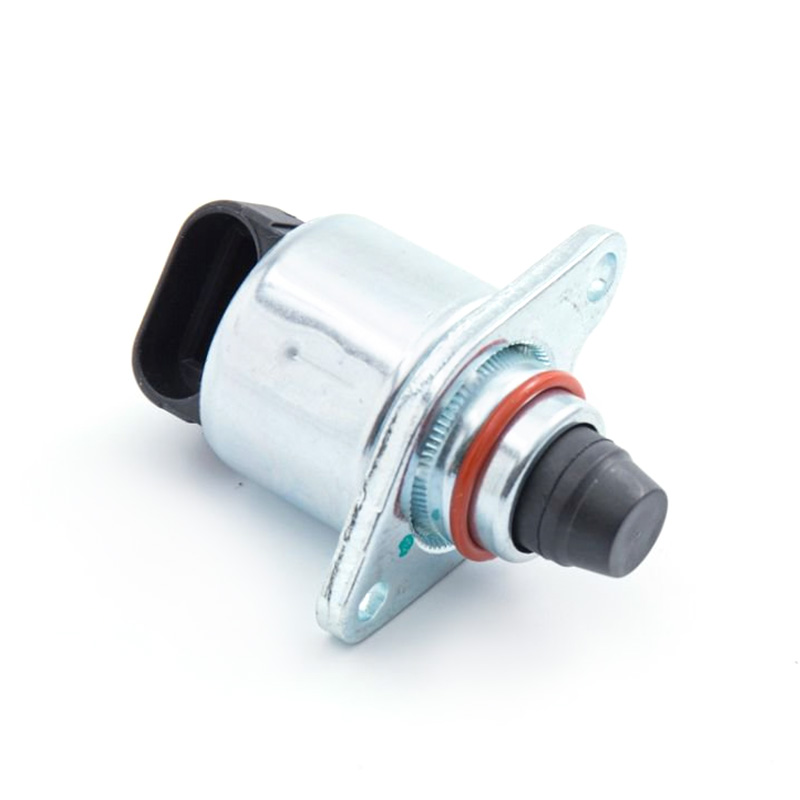

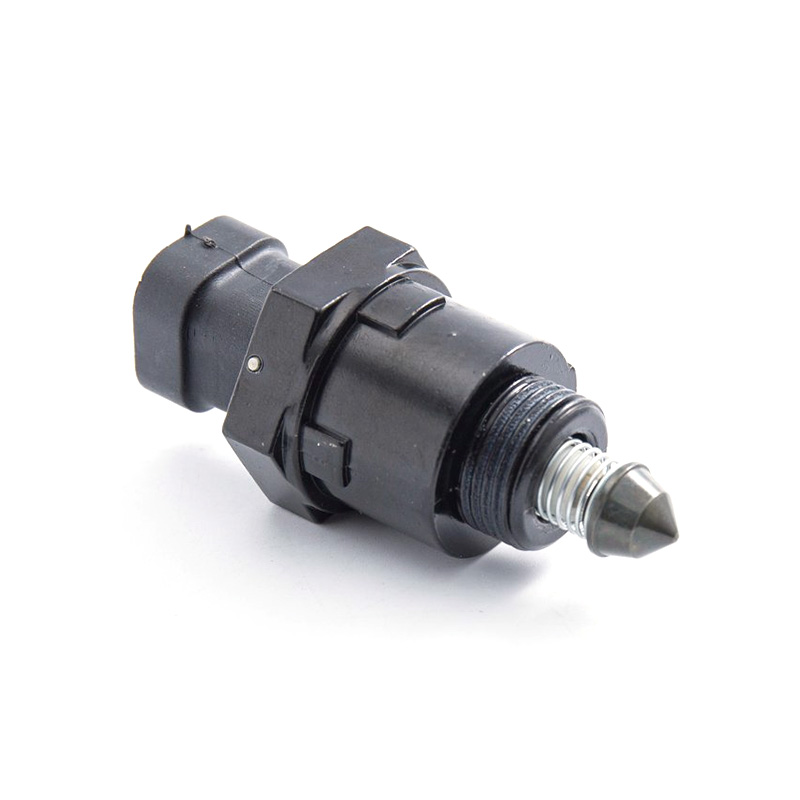

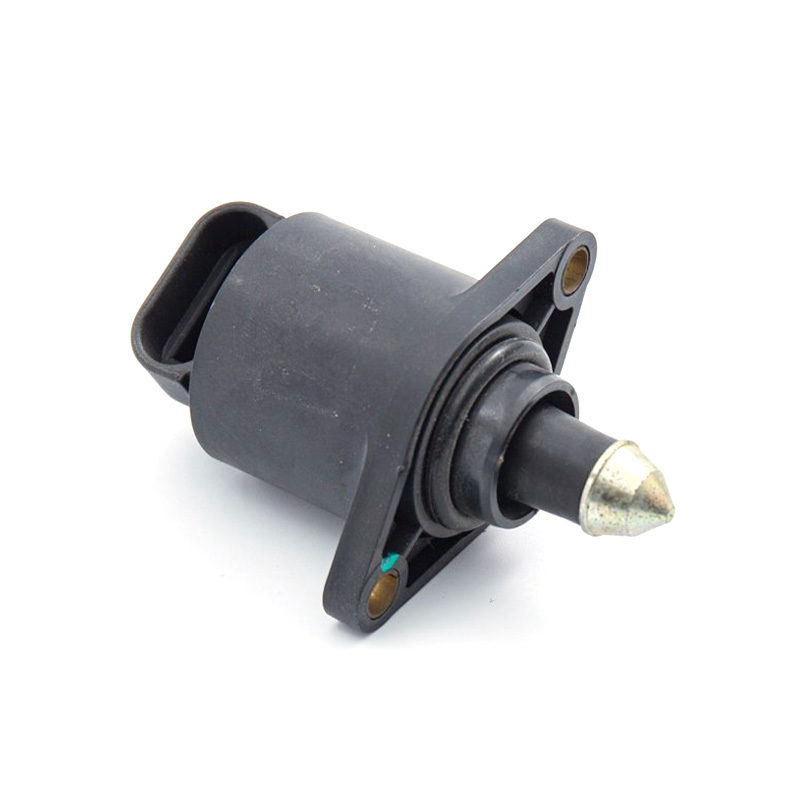

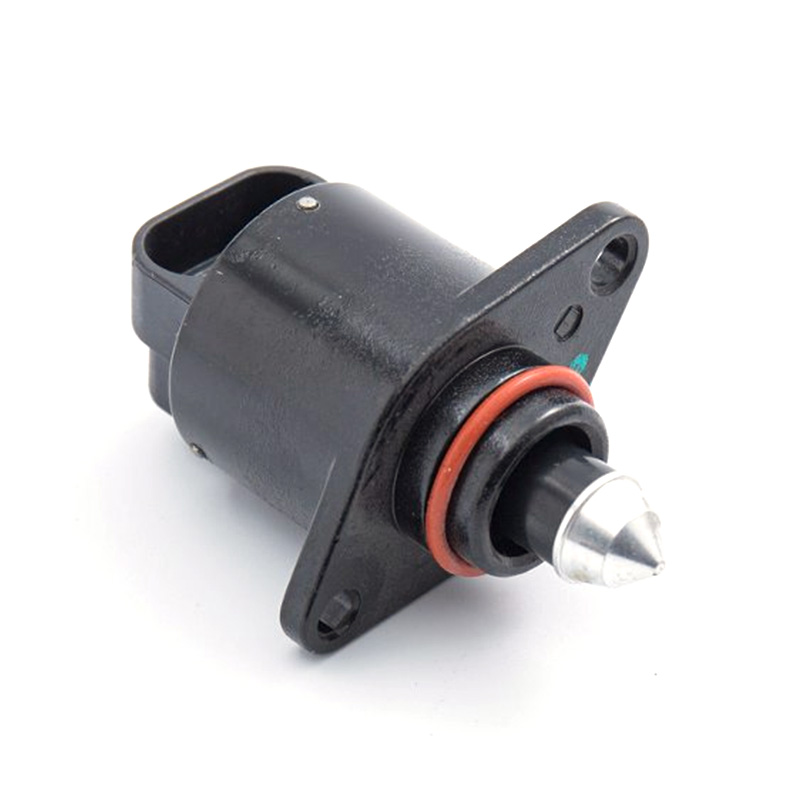

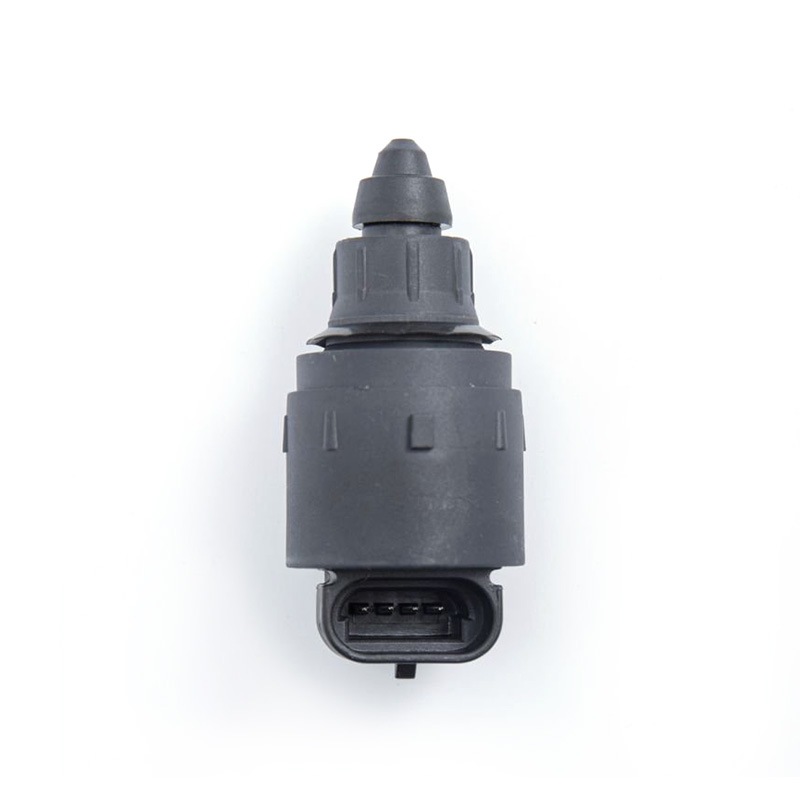

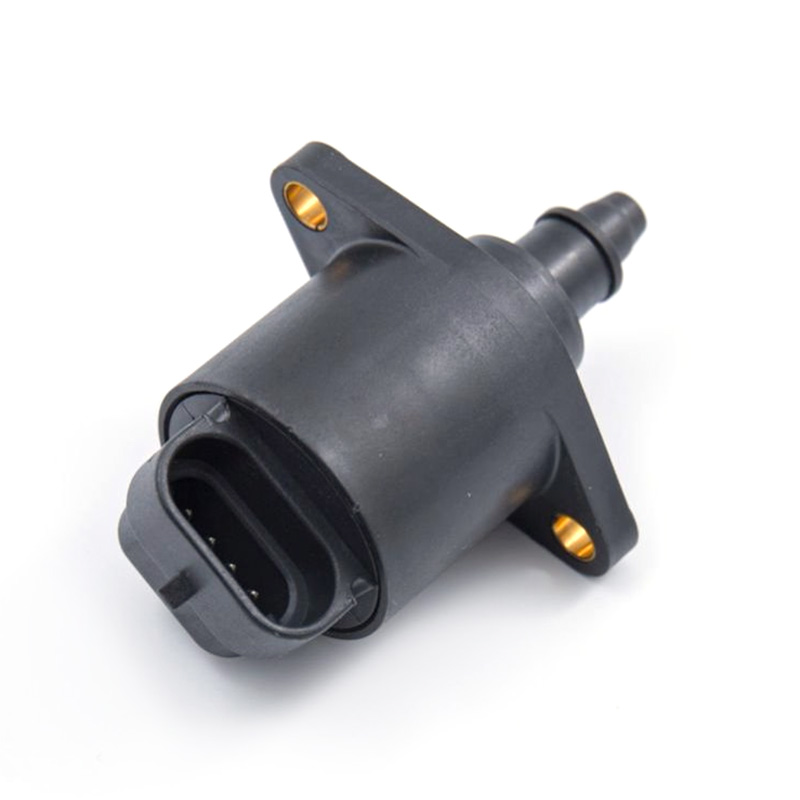

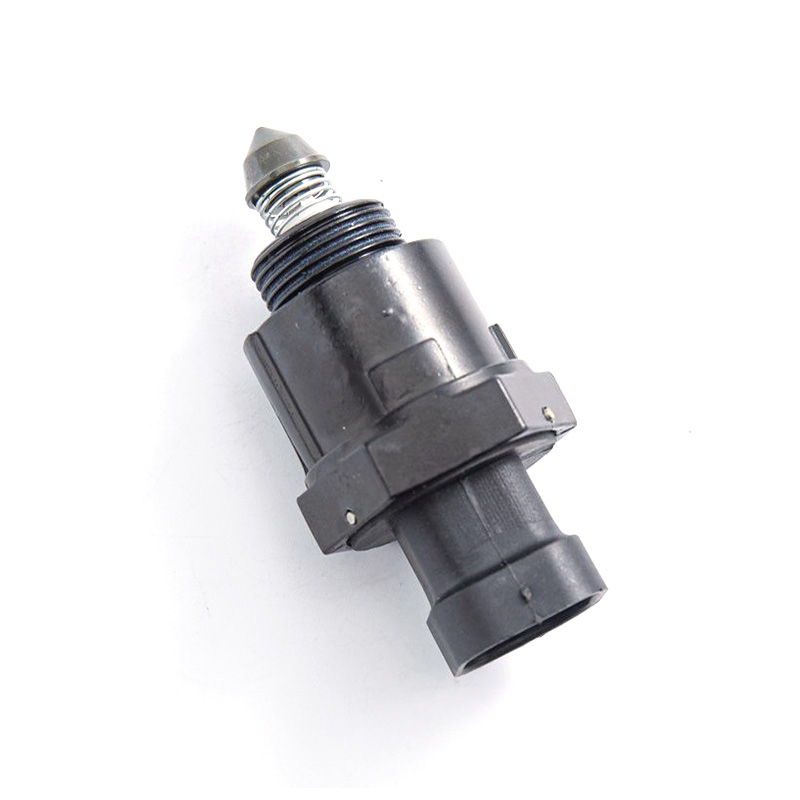

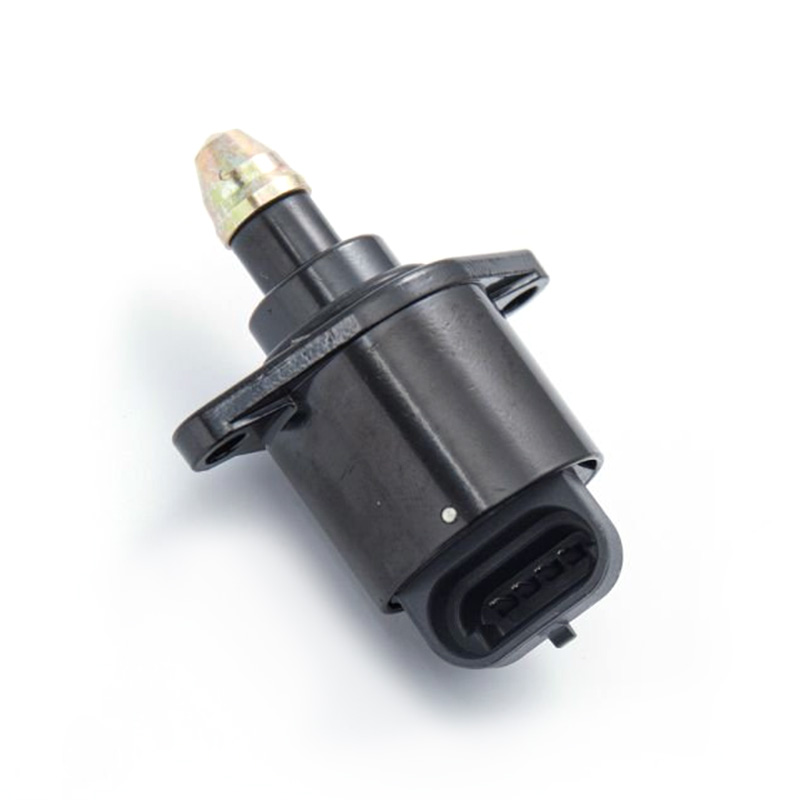

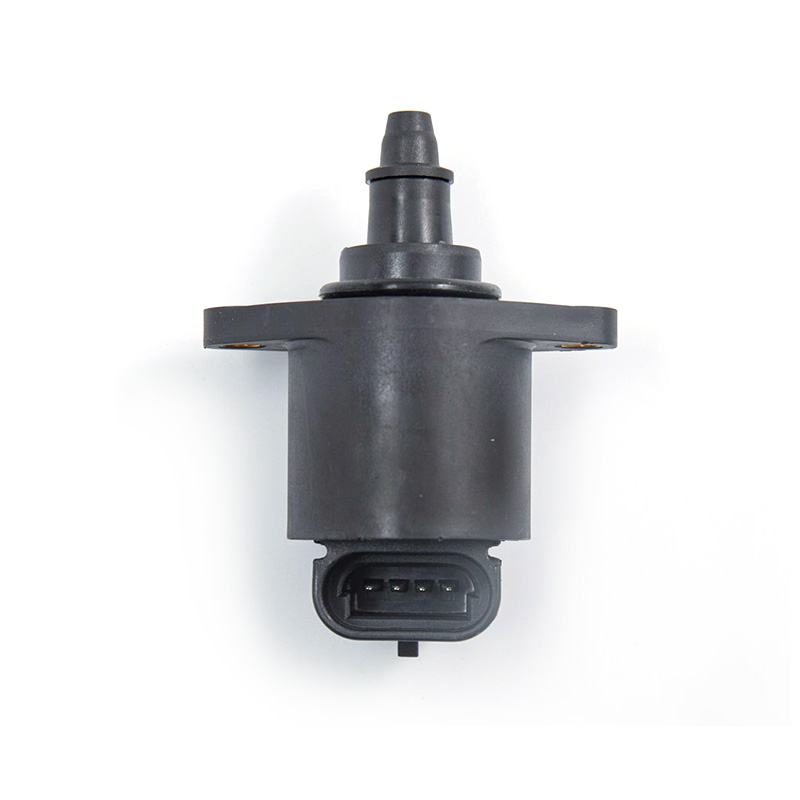

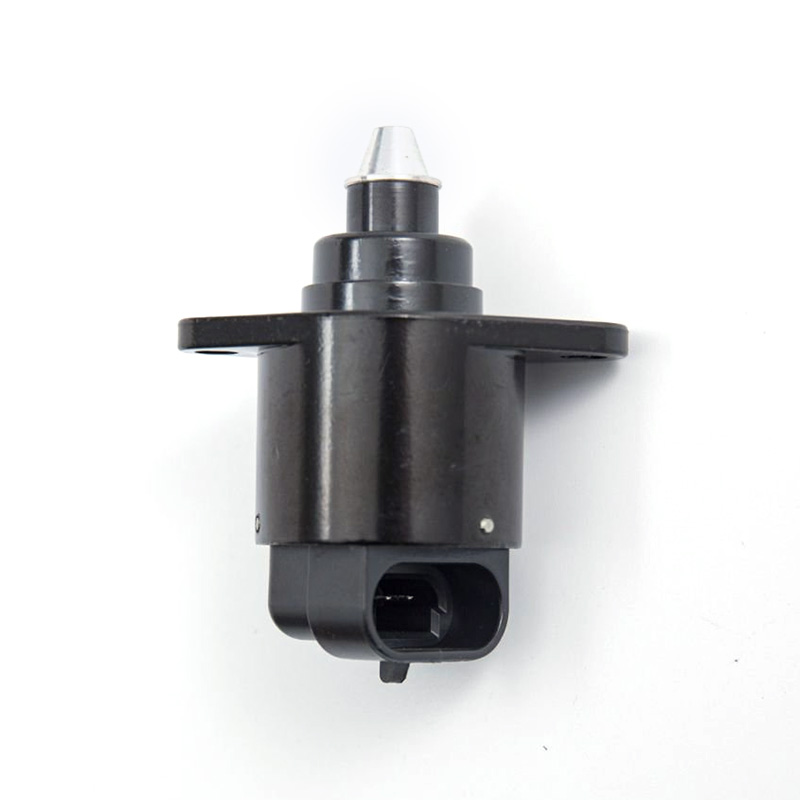

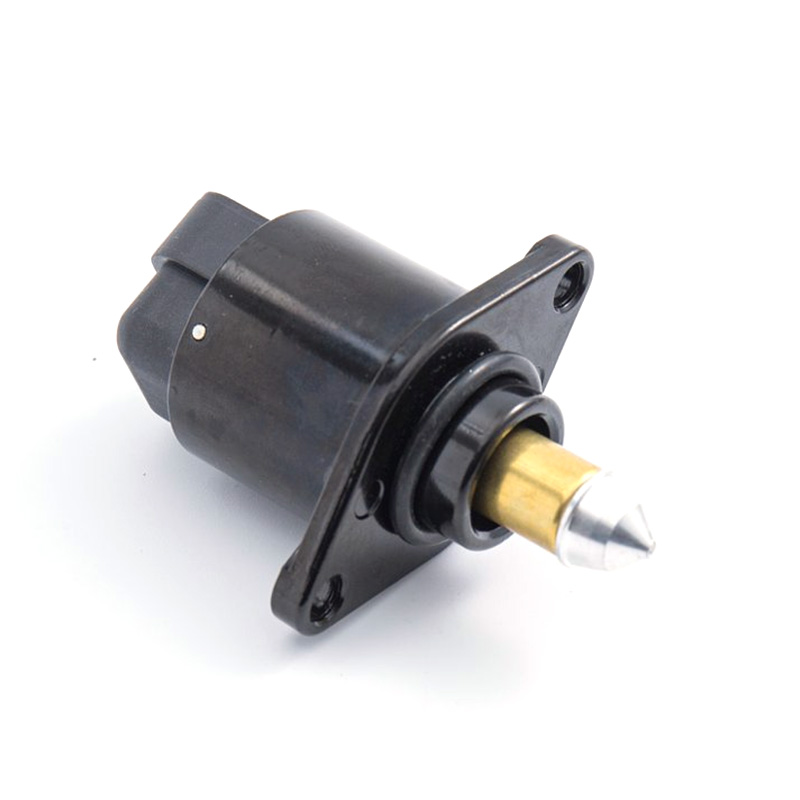

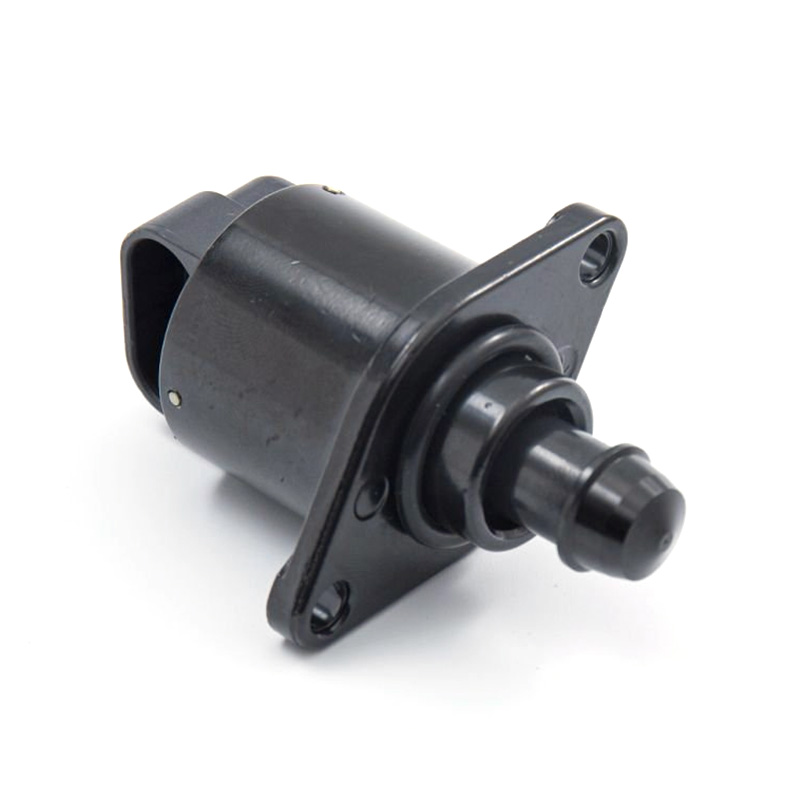

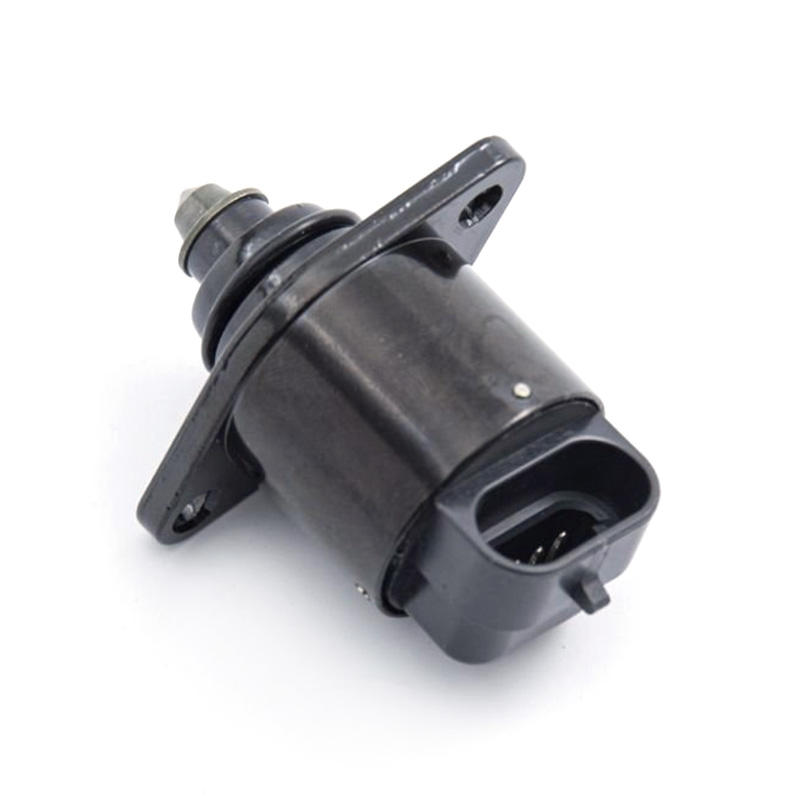

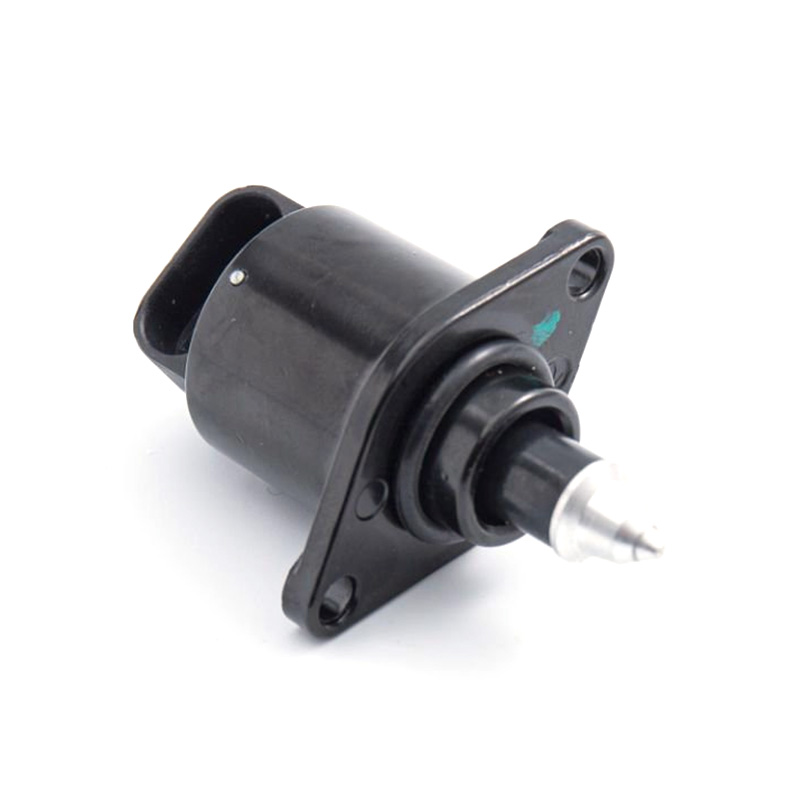

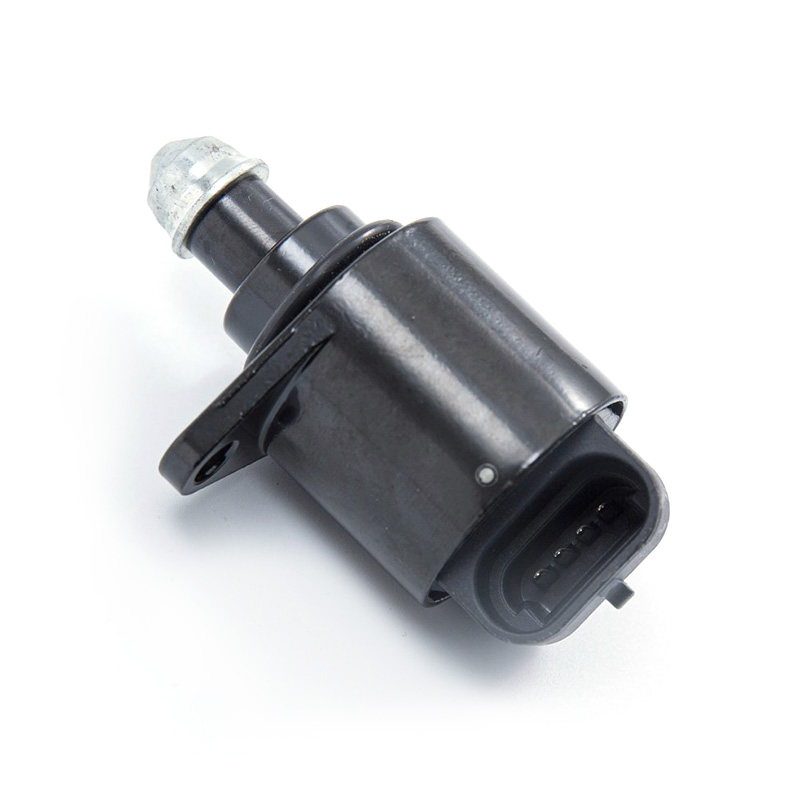

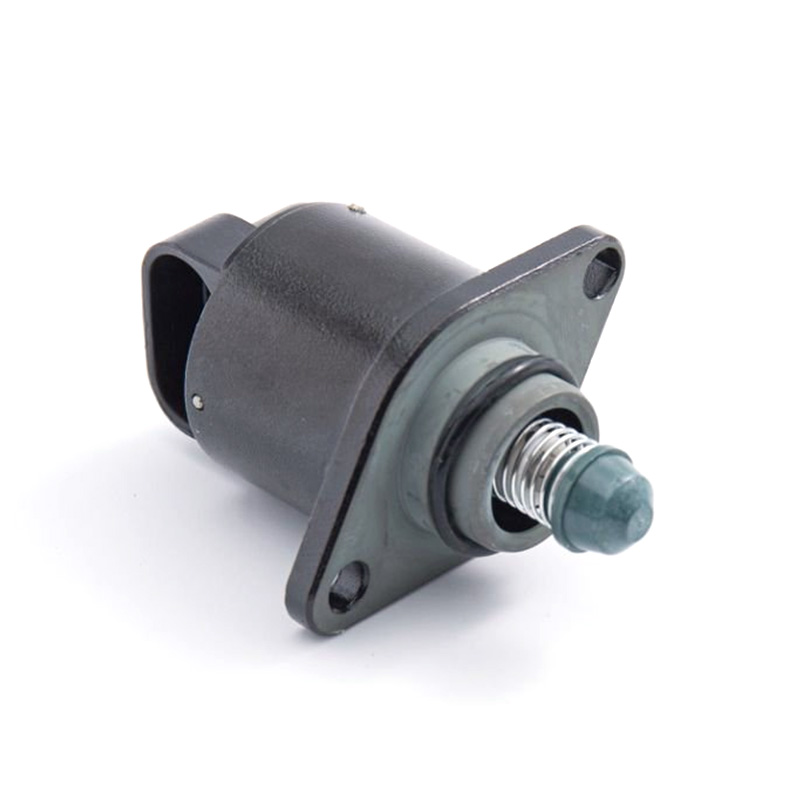

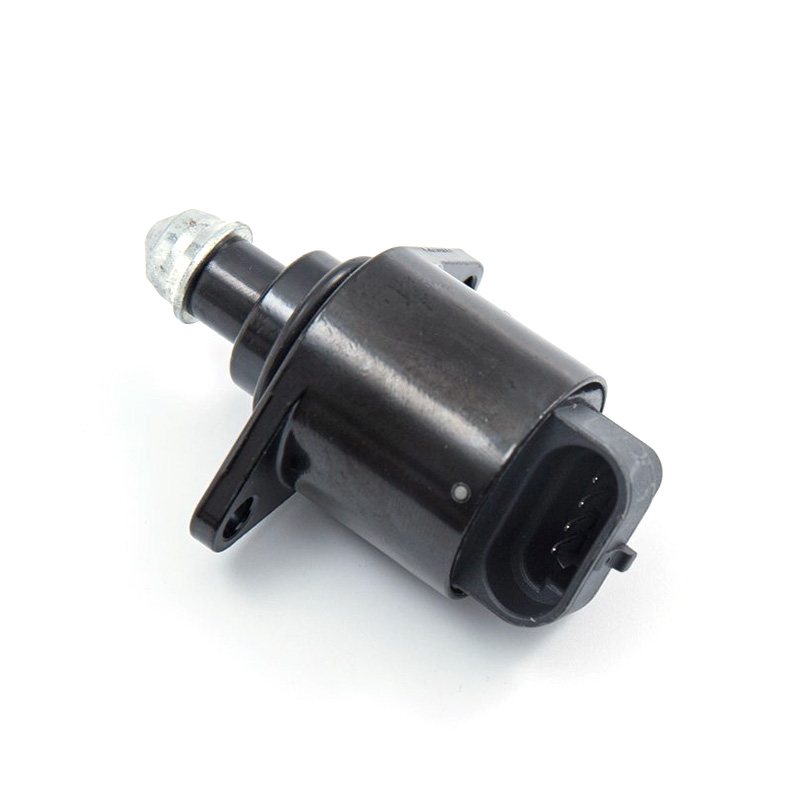

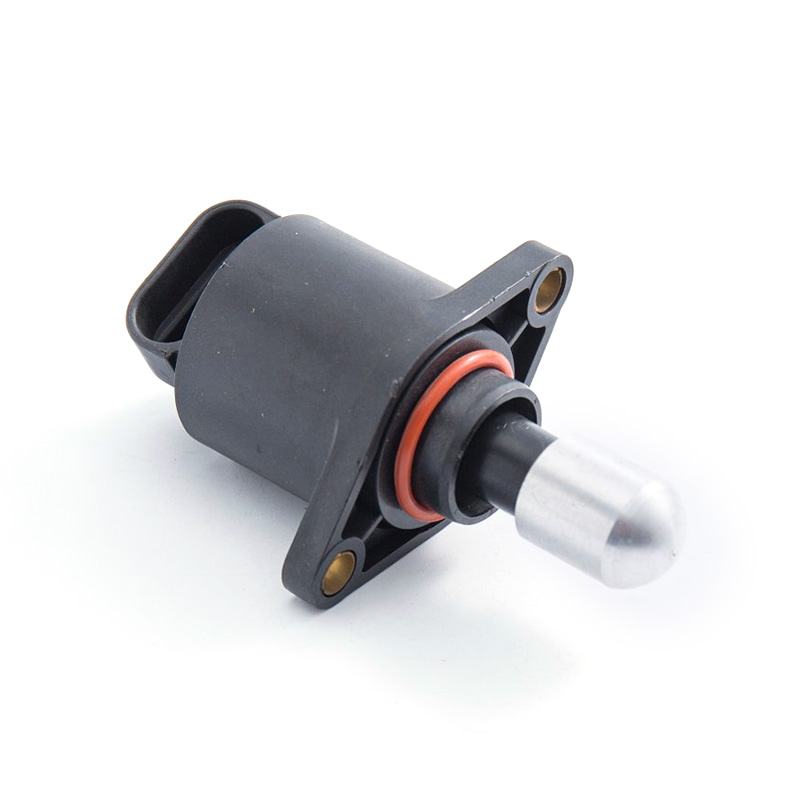

В системах дроссельной заслонки с тросовым приводом двигателю по-прежнему требуется контролируемое количество воздуха при закрытой дроссельной заслонке. Клапан управления подачей воздуха холостого хода управляет этим обходным воздушным потоком по команде ЭБУ. В зависимости от конструкции клапан IAC может использовать механизм соленоида или шагового двигателя для изменения прохода воздушного потока.

Некоторые сервисные системы определяют положение IAC, используя количество шагов, а не простое измерение открытия/закрытия. Опубликованный пример управления двигателем определяет нормальный диапазон прогретого холостого хода примерно в 20–40 шагов, иллюстрируя, как положение клапана может стать измеримым параметром управления. Фактические характеристики зависят от автомобиля.

Как компоненты двигателя автомобиля обмениваются информацией

Такое расположение объясняет, почему симптом, связанный с одним компонентом, не доказывает автоматически, что компонент неисправен. Модуль управления оценивает несколько сигналов перед тем, как дать команду исполнительному механизму. В справочниках по управлению двигателем датчики описываются как источники информации, а исполнительные механизмы — как устройства, выполняющие команды контроллера.

Почему важна совместимость компонентов

Разные компоненты автомобильного двигателя могут выглядеть почти одинаково, но иметь разные электрические характеристики, монтажные размеры или поведение управления. Например, клапан IAC может использовать определенную форму иглы, расположение пружины или конфигурацию шагового двигателя. Поэтому совместимость с корпусом дроссельной заслонки и стратегией ЭБУ имеет значение, выходящее за рамки физической установки.

• Электрические характеристики: Конструкция разъема, сопротивление обмотки и рабочее напряжение должны соответствовать применению.
• Механическая спецификация: Ход клапана, геометрия штифта и монтажные размеры влияют на регулирование воздушного потока.
• Совместимость управления: Стратегия команд ЭБУ должна соответствовать конструкции привода.
• Взаимодействие датчиков: Сигналы TPS, MAP и температуры могут влиять на решение по управлению.

От отдельных частей к связанной системе

Растущая сложность электроники двигателя меняет подход компоненты автомобильного двигателя следует просмотреть. Клапан TPS, IAC, датчик MAP или датчик коленчатого вала могут иметь определенную физическую функцию, однако его значение частично зависит от того, как он взаимодействует с остальной частью системы управления.

Эта системная перспектива особенно актуальна для запасных частей, послепродажного обслуживания и компонентов, эквивалентных OEM. Вместо того, чтобы оценивать компонент только по внешнему виду, покупатели и технические специалисты могут учитывать его характеристики сигнала, конструкцию привода, совместимость с ЭБУ и предполагаемое применение двигателя. Такой подход дает более четкое представление о том, как отдельные детали вносят вклад в полную архитектуру управления двигателем.
