Неровный холостой ход BMW E30 связан с неисправным клапаном управления холостым ходом

Заметная тряска на холостом ходу на старом BMW E30 часто вызывает подозрения в отношении компонентов регулировки воздушного потока. Среди них Клапан холостого хода БМВ Е30. часто появляется в обсуждениях диагностики, поскольку он управляет перепускным воздухом во время работы с закрытой дроссельной заслонкой. Поведение двигателя, такое как колебания оборотов в минуту, неравномерный ритм сгорания или периодическая остановка двигателя, имеет тенденцию группироваться вокруг этого небольшого, но активного компонента.

Отчеты многолетних владельцев и журналы ремонта показывают, что нестабильность простоя редко возникает по одной причине. Система контроля холостого хода взаимодействует с уплотнением впускного коллектора, сигналами положения дроссельной заслонки и модуляцией ЭБУ. Неисправный или загрязненный клапан может нарушить баланс воздушного потока, вызывая симптомы, имитирующие подачу топлива или неисправности зажигания.

Поведение системы контроля холостого хода на двигателях Е30

Платформа E30 использует систему обхода с электронным регулированием. Воздух обходит дроссельную заслонку через контролируемый проход, постоянно регулируемый ЭБУ.

Технический обзор системы:

• Холостой ход регулируется ШИМ-сигналом от ЭБУ.
• Положение клапана изменяет объем перепускного потока воздуха
• Активация происходит по сигналу закрытой дроссельной заслонки от TPS.
• Типичный диапазон прогретого холостого хода: 700–800 об/мин.
• Холодный запуск на холостом ходу часто временно превышает 1000 об/мин.

Клапан ведет себя как динамическая воздушная заслонка, открываясь и закрываясь в ответ на изменения нагрузки на двигатель, такие как потребление электроэнергии или включение кондиционера. Данные технических справочников BMW показывают, что даже небольшие отклонения воздушного потока могут заметно изменить стабильность холостого хода.

Почему на устаревших системах E30 появляются нарушения холостого хода

Колебания холостого хода редко возникают из-за одной точки неисправности. Вместо этого множественные небольшие недостатки в сочетании с нестабильным сгоранием на низких оборотах.

Общие условия вклада

• Накопление углерода внутри байпасного канала холостого хода
• Липкое движение ротора внутри корпуса клапана
• Утечка вакуума вокруг впускных колпаков или шлангов.
• Слабый или непостоянный сигнал холостого хода TPS
• Электрическое сопротивление в жгуте проводов

В полевых отчетах часто описывается переходная фаза, когда двигатель ведет себя нормально при холодном запуске, а затем становится нестабильным после достижения рабочей температуры. Этот шаблон согласуется с логикой переключения ЭБУ и изменениями компенсации воздушного потока.

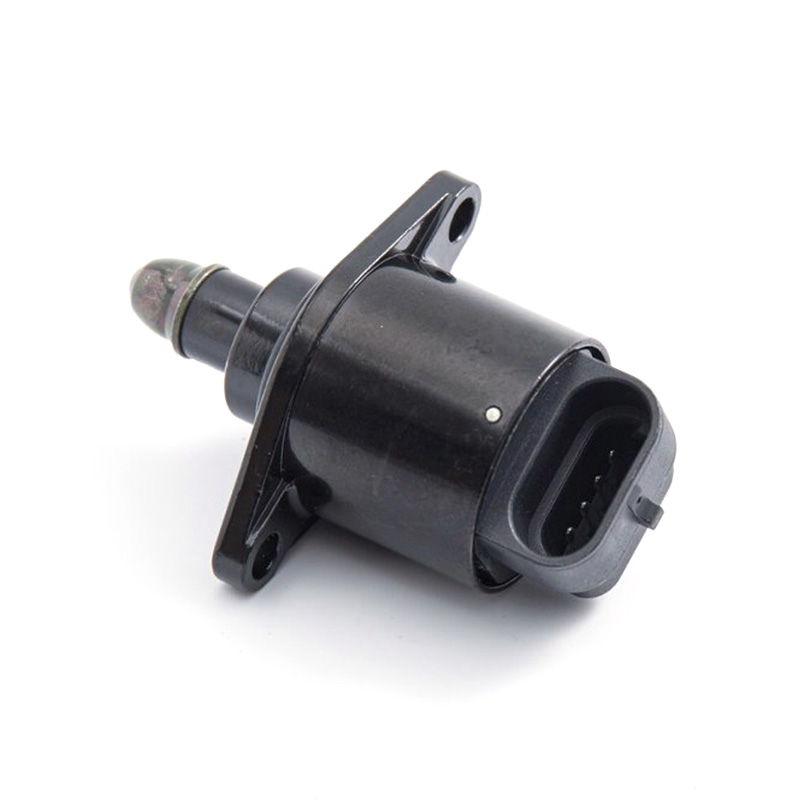

Внутреннее устройство клапана регулировки холостого хода

Клапан, используемый в системе E30, обычно представляет собой роторный или линейный перепускной клапан в зависимости от варианта двигателя. Он содержит механизм с электромагнитным приводом, который регулирует внутренний воздушный канал.

Основные технические параметры (типовой агрегат типа Bosch):

Наблюдения из ремонтной документации показывают, что в клапане редко происходит полный электрический отказ. Вместо этого механическое заедание из-за накопления паров углерода или масла приводит к задержке реакции или частичной блокировке.

Симптомы, связанные с неисправностью клапана регулировки холостого хода

Неисправный регулятор воздушного потока создает узнаваемую картину в различных условиях движения. Эти симптомы часто совпадают с утечками во впускном коллекторе или несоответствием топливной смеси.

• Колебания оборотов при полной остановке
• Тряска двигателя на прогретой фазе холостого хода
• Периодическая остановка двигателя после замедления
• Нестабильный холостой ход после изменения электрической нагрузки
• Задержка возврата к стабильным оборотам после отпускания газа.

В ряде диагностических случаев неравномерность воздушного потока проявляется только после перехода двигателя из фазы обогащения в режим регулирования с обратной связью. Этот сдвиг обнажает слабую компенсацию холостого хода.

Рабочий процесс диагностики, используемый техническими специалистами

Правильная диагностика требует отделения неисправностей управления воздушным потоком от проблем с топливом или зажиганием. Нестабильность холостого хода часто ошибочно приписывается, что приводит к ненужной замене деталей.

Пошаговый подход к проверке

• Проверьте пыльники впускного коллектора на наличие микротрещин под действием изгибающего напряжения.
• Проверьте стабильность вакуума, используя метод дыма или давления.
• Прислушайтесь к гудению клапана при включенном зажигании.
• Проверьте непрерывность сигнала покоя TPS.
• Проверьте задержку реакции движения клапана

На технических форумах часто подчеркивают, что утечка во впускном коллекторе вызывает симптомы, аналогичные залипанию клапана холостого хода. Комбинированный сценарий неисправности также распространен в двигателях с большим пробегом.

Взаимодействие между ЭБУ и регулированием расхода воздуха на холостом ходу

ЭБУ постоянно регулирует поток воздуха, используя обратную связь от датчиков частоты вращения двигателя и положения дроссельной заслонки. Стабилизация холостого хода — это не фиксированная настройка, а постоянно корректируемая переменная.

Поведение логики управления:

• Сигнал закрытой дроссельной заслонки активирует режим холостого хода
• Сигнал ШИМ изменяет открытие байпаса
• Изменения нагрузки двигателя вызывают немедленную компенсацию.
• Изменение плотности воздуха регулирует адаптацию смеси

Небольшие задержки в реакции клапана создают заметное колебание оборотов, поскольку циклы коррекции перекрываются, а не стабилизируются.

Влияние технического обслуживания на стабильность холостого хода

Длительное воздействие паров топлива и картерных газов способствует внутреннему загрязнению. Даже незначительное накопление влияет на точность воздушного потока при низких положениях дроссельной заслонки.

Процедуры очистки обычно включают промывку растворителем, который восстанавливает свободное движение внутренних компонентов. Однако механический износ внутри корпуса может снизить долговременную точность даже после очистки.

Практический опыт показывает, что восстановленные клапаны часто немедленно улучшают плавность холостого хода, хотя постоянные проблемы с вакуумом или датчиками все еще могут вызывать симптомы.

Заключительное техническое наблюдение

Нестабильность холостого хода на двигателях БМВ Е30 нельзя без проверки отнести только на один компонент. Клапан холостого хода остается центральным элементом управления воздушным потоком, однако его производительность во многом зависит от целостности окружающей системы.

Сбалансированное состояние холостого хода возникает только тогда, когда уплотнение впуска, точность датчика и поток перепускного воздуха работают в пределах ожидаемых допусков. Отклонение в любой отдельной области может привести к грубому поведению на холостом ходу, обычно встречающемуся на устаревших платформах E30.
